设备数据概述 ​


列式存储 ​

优点:

  • 同列数据相似性,更好的压缩率;
  • 按列查询,减少磁盘I/O
  • 单列的统计/聚合性能强

缺点:

  • 插入/更新/删除操作,无法追加写入

主流的列式文件存储格式: .parquet/.orc/.arrow

(采用parquet,duckdb对parquet更加友好)

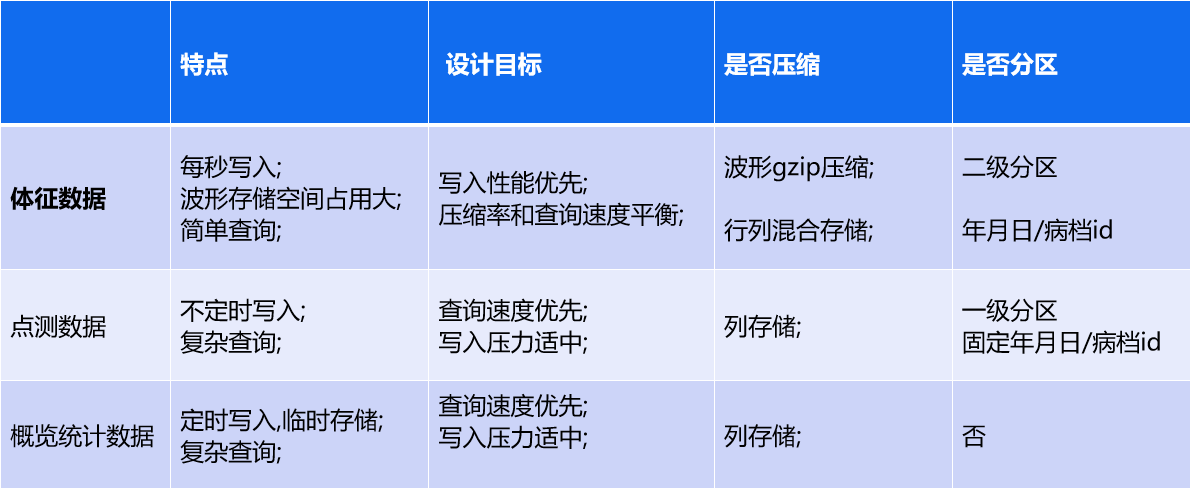

解决思路-分区 ​

  • 设备体征数据 从用途上来看,都是围绕病档和时间进行的,具有良好的分区背景,因此针对体征数据设计了二级分区的目录结构
  • 点测数据 第一版方案是和体征保持一致, 后由于 查询需求, 变更为 仅根据pid 分区,所有点测数据都存储在 病档接收日期/pid/item.duckdb 中
  • 概览统计数据 概览数据进存储最近24小时数据,数据量及体积有限,故不考虑分区,直接存储在 data/AvroEcgStatistics/ecg.duckdb 中

列存储 ​

  • 最初的设计方案 每秒数据直接在对应的目录中生成单秒的parquet文件 ( s_时间戳.parquet) 写入代码中内置计数器,到达一定量的时候进行一次 合并 (多个 s_时间戳.parquet 合并成一个 m_时间戳.parquet),合并后删除
  • 致命缺点 查询和写入需要加锁,否则存在 parquet文件占用的问题, 编码难度急速上升 读写锁带来的查询性能瓶颈

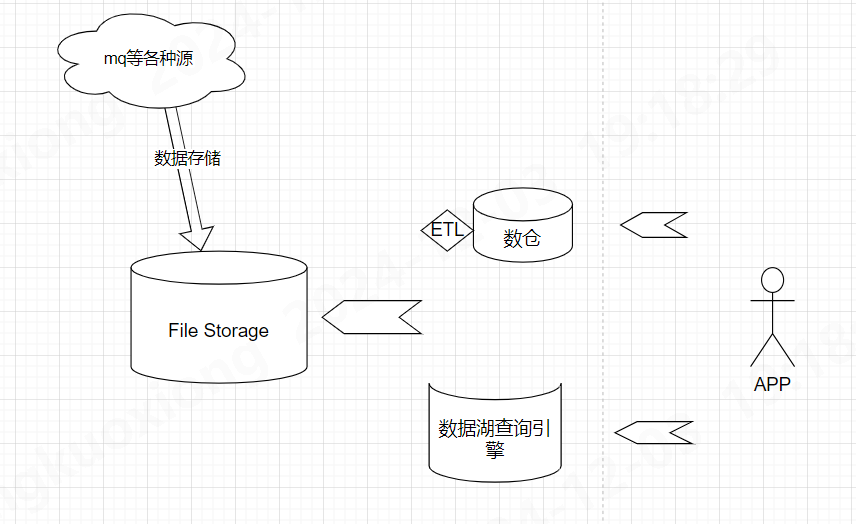

开源方案 ​

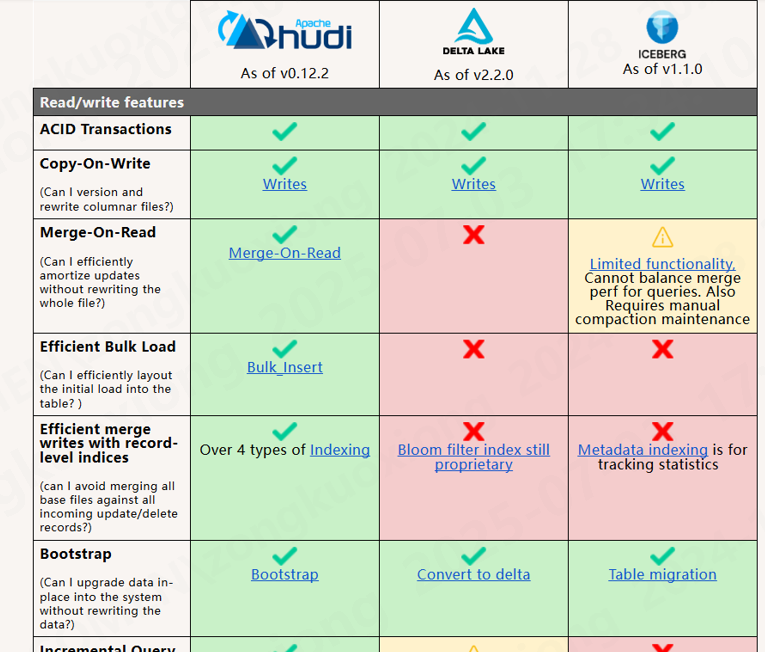

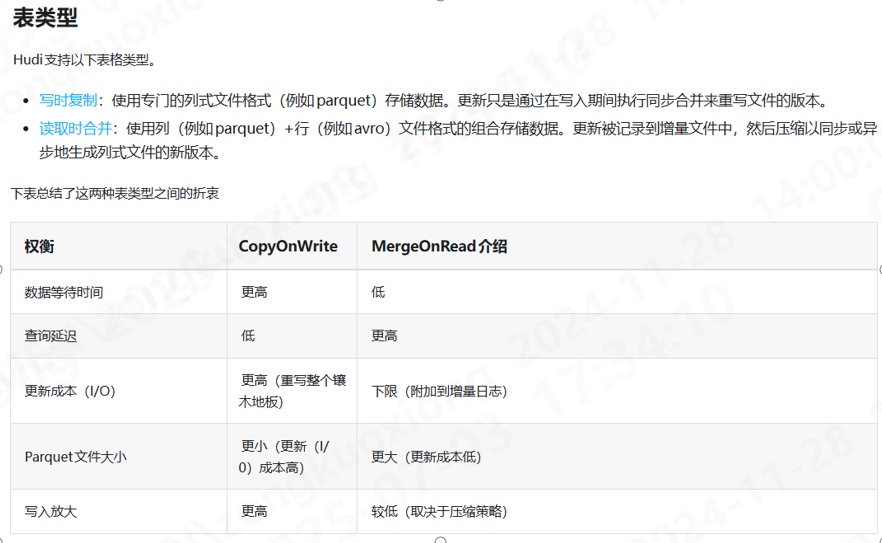

目前主流的数据湖存储方案中, 都提到了 Copy-On-Write 和 Merge-On-Read 的策略, 理解这两种策略 帮助我们如何平衡查询和写入效率, 参考下图 Apache Hudi 对这两种表策略的介绍



写合并 读复制 ​

  • 写合并 使用jsonline格式, 利用 BufferWriter 写入到 temp.csv中 ( 缓冲区flush写入,配合jsonline格式天然避免异常断电导致数据破损的异常) 行数到达一定数量后,同步生成parquet文件并清空 temp.csv ,计数还原, 循环

  • 读复制 写线程持续占用 temp.csv, 所以查询的时候需要 复制此文件 合并 *.parquet作为数据源 截止到目前duckdb 最新版本 1.3.0 已经支持只读模式查询 csv文件， 读不再需要复制

duck sql select * from (select args,wave,tms from '.../123.csv' union all select args,wave,tms from '..../*.parquet) t

行列混合存储 ​

  • 解决了什么问题 在充分满足写入性能的前提下,满足体征数据简单查询的需求; 通过 波形压缩及列式存储(lz4_raw) 满足数据文件占用优化的目标

  • 未来潜在的优化空间 分区粒度进一步缩小; 分布式存储查询; 设备数据时序性强,参考时序库TimescaleDB/QuestDB等通过自建时间戳索引提高查询性能的

DuckDB ​

  • 为什么用duckdb

    • parquet 读写良好的支持;
    • embedded服务, 替换Apache Cassandra ,无运维工作;
    • 类pg语法, 上手难度低;
    • 列式引擎, 查询性能强;
    • 社区活跃,版本迭代迅速;
    • 报表模块有过使用经验;
    • 轻量, 对比数据湖方案严重依赖hadoop体系;

  • DuckDB都用到了哪些

sql
 -- mysql插件
PRAGMA
extension_directory  = "C:\dev" ;
FORCE
install mysql;
LOAD
mysql;
ATTACH
'host=192.168.8.80 password=111 user=root port=3306 database=cms' AS t (TYPE mysql);

-- CTE
WITH min_tms AS (SELECT temp.input_tms, MIN(t.tms) AS min_tms
                 FROM (VALUES (1)) AS temp(input_tms)
                          JOIN t ON t.tms > temp.input_tms
                 GROUP BY temp.input_tms)
SELECT t.*
FROM t
         JOIN min_tms ON t.tms = min_tms.min_tms
WHERE t.tms > min_tms.input_tms;


-- parquet
COPY
(
select args, id, index, tms
from read_json('D:\\temp.csv')) TO 'D:\\v2.parquet' (COMPRESSION LZ4_RAW, PARQUET_VERSION V2);
